拖链电缆和普通电缆有什么区别?
来源: | 作者:finance-60 | 发布时间: 2016-10-04 | 1107 次浏览 | 分享到:

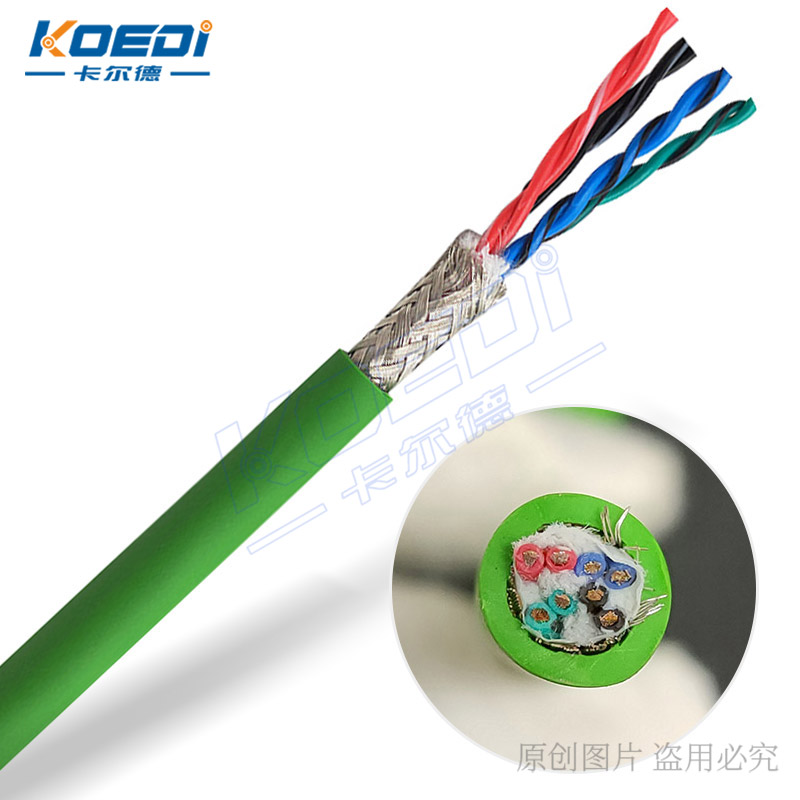

有客户问,什么是拖链电缆,拖链电缆的结构是什么样的。下面卡尔德电缆做为一家专业生产拖链电缆,机器人电缆的公司,来给大家介绍一下拖链电缆的结构。在设备单元需要来回移动的场合,为了防止电缆纠缠,磨损,拉脱,勾挂和散乱,常把电缆放入电缆拖链中,对电缆形成保护,并且电缆还能随拖链实现来回移动,这种可以跟随拖链进行来回移动而不易磨损的高柔性专用电缆便叫拖链电缆,通常也可称之拖曵电缆,坦克链电缆。

有客户问,什么是拖链电缆,拖链电缆的结构是什么样的。下面卡尔德电缆做为一家专业生产拖链电缆,机器人电缆的公司,来给大家介绍一下拖链电缆的结构。

       在设备单元需要来回移动的场合,为了防止电缆纠缠,磨损,拉脱,勾挂和散乱,常把电缆放入电缆拖链中,对电缆形成保护,并且电缆还能随拖链实现来回移动,这种可以跟随拖链进行来回移动而不易磨损的高柔性专用电缆便叫拖链电缆,通常也可称之拖曵电缆,坦克链电缆。

       拖链电缆的应用非常广泛,比如:工业电子系统,自动生成线,仓储设备,机器人,数控机床等等领域。

       卡尔德电缆公司生产的拖链电缆,为满足来回移动的工作环境,比较常规的通常有以下几个组成:

       1、导体结构

             电缆应该选择最具柔韧性的导体,一般来说导体越细柔软性越好,但是导体越细,会产电缆缠绕现象,经过长期实验,卡尔德电缆采用了多股0.08直径的导体绞合,节距及方向组合,它有最佳的抗拉力。

      2、芯线绝缘

           电缆内的绝缘不能彼此粘滞,而且绝缘层还要支撑每股单股的导线,因此卡尔德电缆采用的是高压成型的PVC或TPE材料做为芯线绝缘。

机器人电缆

      3、抗拉中心

          在电缆的中心根据芯线的数量以及每根芯线交叉区域的空间里尽可能的有一个真正的中心线填充。这样更有效的增加线缆的拉伸力。卡尔德电缆采用的极耐拉的棉纱做为填充材料。

      4、绞线

         绞线结构必须以最佳的绞合节距绕在一个稳定的抗拉中心周围,一般绞线结构是按运动状态设计。

     5、内护套

     6、屏蔽

       紧密编织的屏蔽层同时具有抗扭力的作用。

    7、外护套

     卡尔德电缆在外护套材料的选择有极严格的要求,温度-40-80度,耐油,极其耐磨。

总之,卡尔德电缆生产每一根电线,从原材料的采购,到生产工艺,每个环节都经过严格把关。让客户用得放心。
