拖链电缆居然是这样测试的,来看
来源: | 作者:小雷 | 发布时间: 2023-06-28 | 372 次浏览 | 分享到:
高柔拖链电缆用的地方有很多,用的地方也不一样,而不管用到什么地方都要进行一定的测试,确保其稳定性和各方面数据能达到客户要求,今天,主要给大家讲一下,咱卡尔德的电缆测量实验室

拖链电缆是一种可以跟随拖链进行来回移动而不易磨损的高柔性专用电缆便叫拖链电缆,通常也可称之拖曳电缆,坦克链电缆。

使用过程中在设备单元需要来回移动的场合反复频繁的弯曲所以很多企业在购买产品的时候都非常关注拖链电缆的抗折能力的多少,这也是为什么厂家需要进行抗折能力测试的原因。

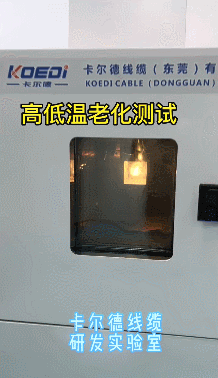

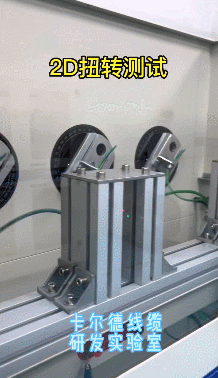

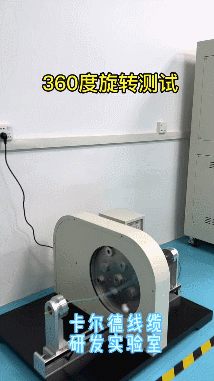

今天卡尔德电缆就为大家介绍一下拖链电缆的多种测量方法,一般包括电气性能测试、拉力测试、U型拖链弯折测试、360°旋转测试、3D扭转测试、垂直扭转测试、S型曲绕测试、高温耐温测试、高低温老化测试、弯曲测试、2D扭转测试、快速屈曲测试、摇摆测试等


接下我会用动图加文字的形式给大家讲解,文章最后还有实验室视频方便大家观看



电性能检测:

主要有导体直流电阻、绝缘电阻、成品电压试验及绝缘线芯间电压试验,每项都很重要。导体电阻直接反映了电缆的电传输性能,直接影响电缆在通电运行中的温度、寿命、电压降、以及运行安全,它主要考查导体的材质和截面积,若导体的材质不好或截面积严重不足,就会造成导体直流电阻严重超标。




  包括绝缘和护套的厚度、最薄厚度、外形尺寸等。绝缘和护套的厚度大小对于电缆能够耐受多大强度的电压,以及其机械性能好坏都有很重要的作用,所以对于不同规格的电缆,标准对厚度都有严格规定,要求不得低于国家标准的规定值。

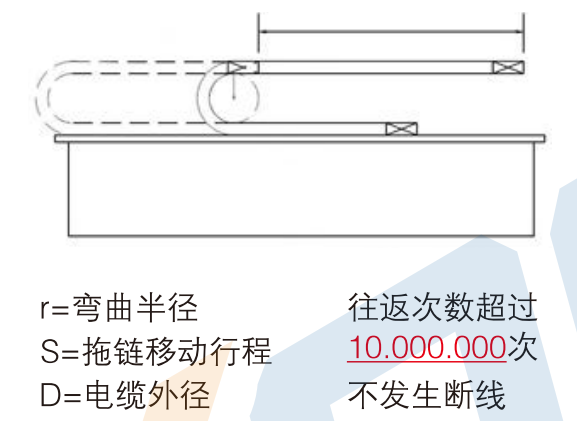

U型拖链测试:

移动弯折拖链测试,模拟在拖链中电缆弯曲移动各项条件进行测试,从成品上取试样,按照下图的方法固定在拖链实验装置上,弯由半径r=7.5D:S=600mm;速度以90回/分进行测试。

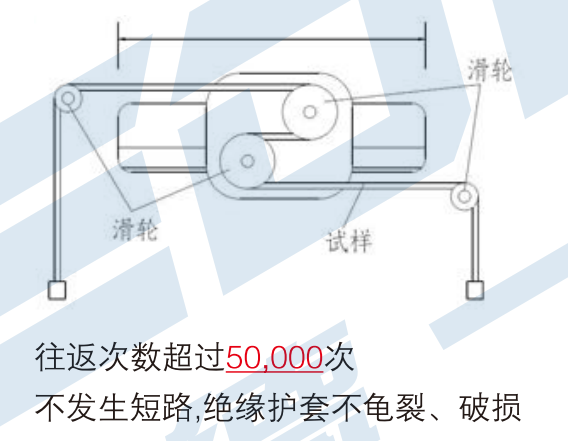

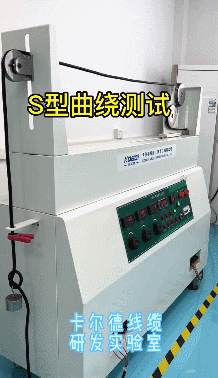

S型曲绕测试:

移动曲绕测试,从成品上取试样,按下图的方法固定移动滑轮与砝码,滑轮直径与砝码重量参照UL标准,移动滑车以0.33m/s的速度,移动距离0.5m以上的条件下进行测试。

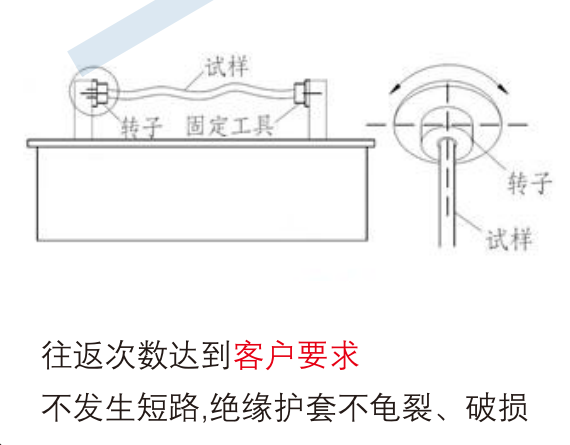

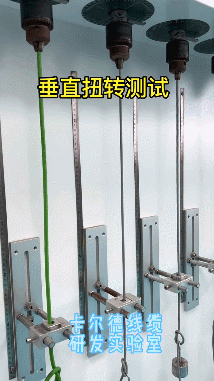

垂直、直线扭转测试:

从成品上取试样,按照下图的要求固定于直线扭转试验装置上,转子的角度按客户要求设为θ(0-180),以每分30次的速度进行测试

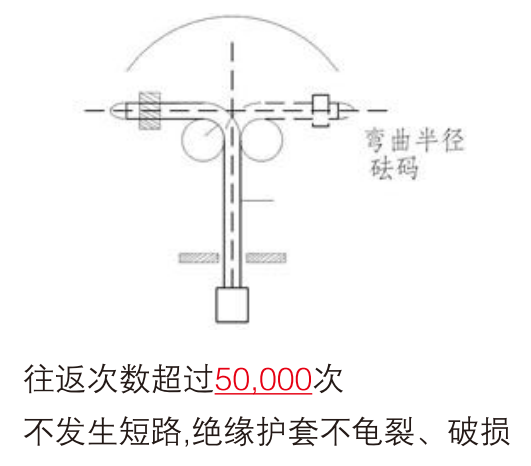

90°度弯曲测试:

从成品上取试样,按下图固定于90°弯折试验装置上,另一端悬挂规定的重量砝码;弯曲半径与砝码重量参照UL标准,装置以40次/分的速度弯曲进行测试。

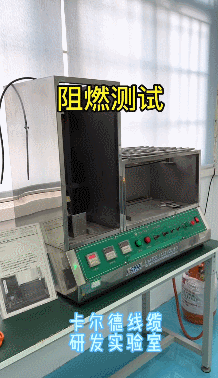

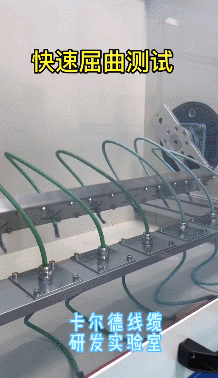

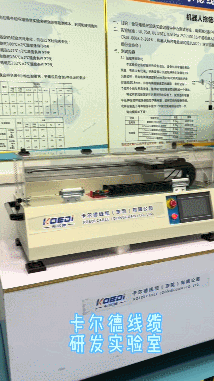

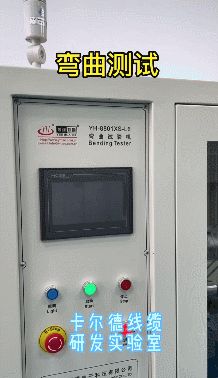

除了这些,还有更多测试项目就不一一介绍了,看图看视频☟☟

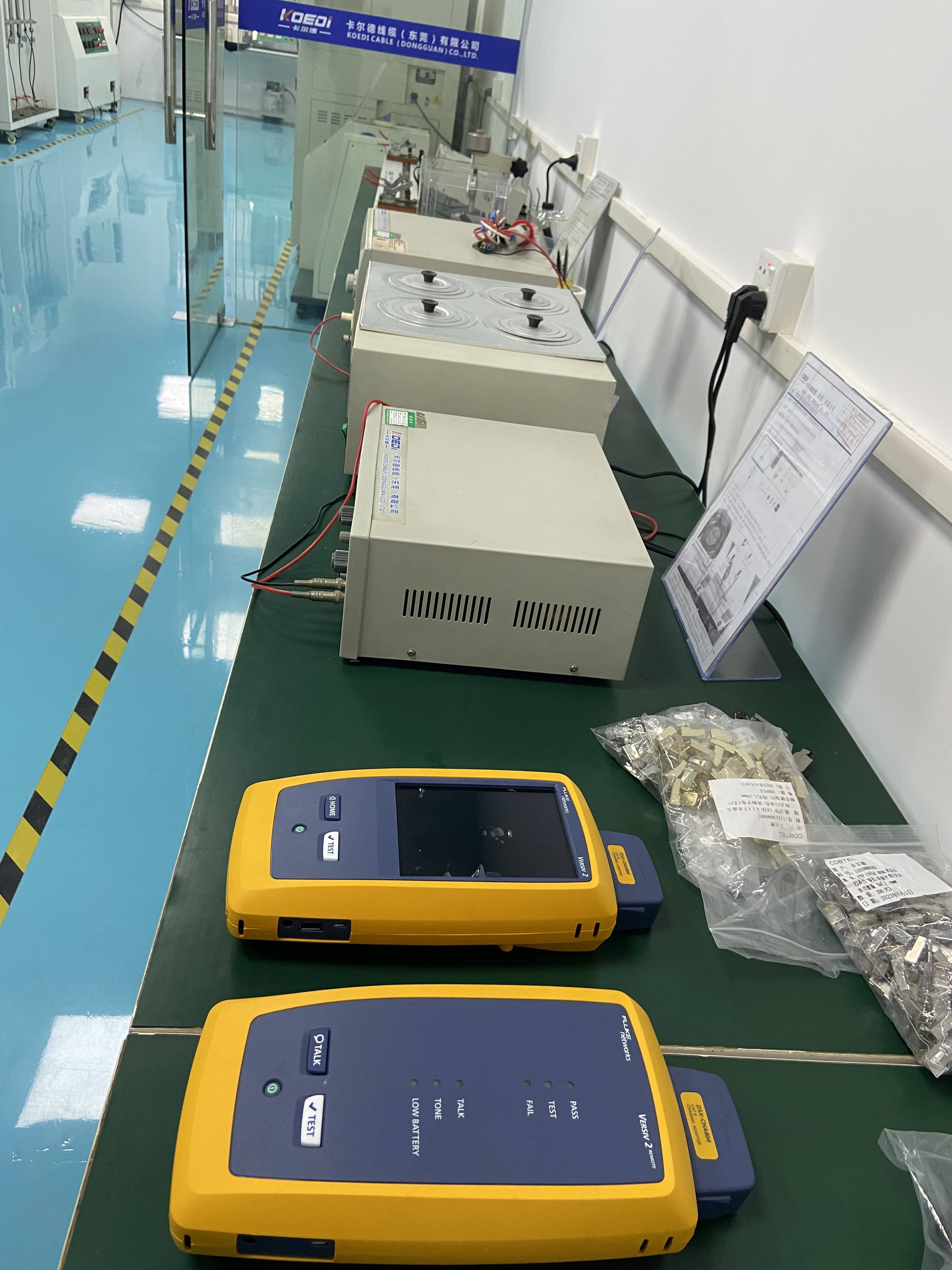

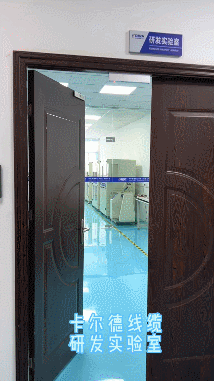

☟卡尔德实验室☟

☝卡尔德实验室☝

以上就是咱实验室全貌了,后续会越来越大,多种检测设备,数据真实有效,找高柔拖链电缆,就找卡尔德线缆
