现场总线的定义:



        现场总线(Field bus)是近年来迅速发展起来的一种工业数据总线,它主要解决工业现场的智能化仪器仪表、控制器、执行机构等现场设备间的数字通信以及这些现场控制设备和高级控制系统之间的信息传递问题。由于现场总线具有简单、可靠、经济实用等一系列突出的优点,因而受到了许多标准团体和计算机厂商的高度重视。它是一种工业数据总线,是自动化领域中底层数据通信网络。

       总线电缆在工业一般有三类:ProfibusProfiNetCC-Link。我来简单讲解一下。



.Profibus



      Profibus支持主从模式和多主多从模式。对于多主站的模式,在主站之间按令牌传递决定对总线的控制权,取得控制权的主站可以向从站发送、获取信息,实现点对点的通信。 PROFIBUS的组成PROFIBUS协议包括三个主要部分:

PROFIBUS-DP(分布式外部设备)

                     -适用于分散外设间高速数据传输,适用于加工自动化领域。

PR0FIBUS-PA(过程自动化)

                    -适用于过程自动化的总线类型

PR0FIBUS-FMS(现场总线报文规范)

                    -适用于纺织、楼宇自动化、可编程控制器、低压开关等

       市场上一般用得是Profibus-DP总线,那我们讲一下Profibus-DP



        Profibus-DP是一种高速低成本数据传输,用于自动化系统中单元级控制设备与分布式I/O(例如ET 200)的通信。主站之间的通信为令牌方式,主站与从站之间为主从轮询方式,以及这两种方式的混合。一个网络中有若干个被动节点(从站),而它的逻辑令牌只含有一个主动令牌(主站),这样的网络为纯主一从系统。图1所示为典型的主从PROFIBUS-DP总线,图中有一个站为主站,其他站都是主站的从站。

特点:2*24AW带有编织屏蔽层,采用PE芯线绝缘(发泡PE

特性阻抗150±15Ω(每类总线特性阻抗要求不同)

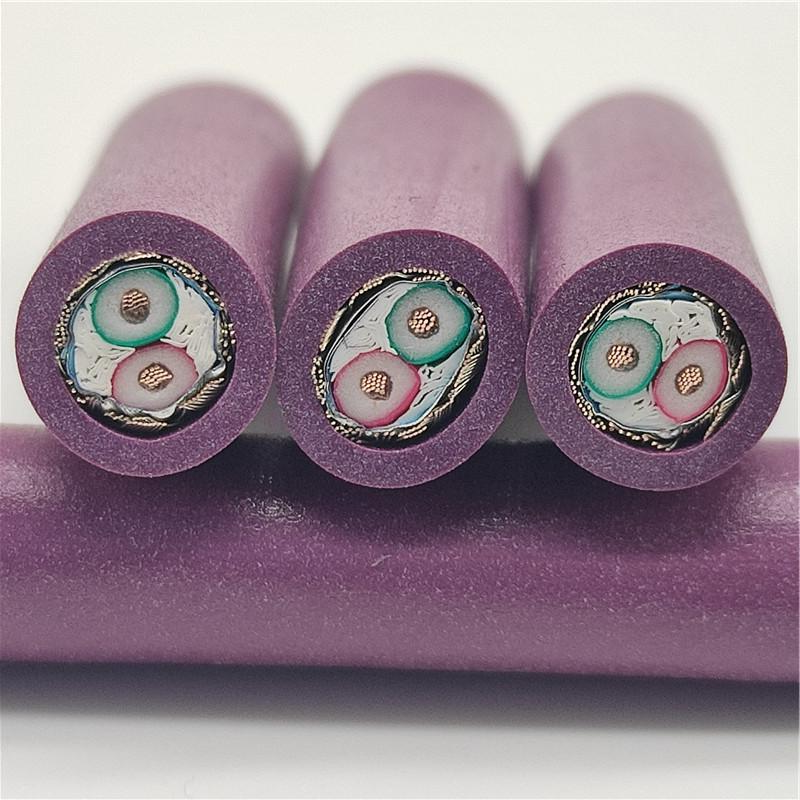

Profibus-DP总线电缆



二、ProfiNet



       PROFINETPROFIBUS国际组织(PROFIBUS InternationalPI协会)推出,是新一代基于工业以太网技术的自动化总线标准。

       Profinet是一种较新的,基于以太网的工业通讯协议,Profinet使用的物理接口是一个标准的RJ-45以太网插口。也是现今市面上用得最多的总线电缆之一

特点:4*22AW带有编织屏蔽层,采用PE芯线绝缘,有中层护套芯绞和双绞系列。

特性阻抗100±15Ω(每类总线特性阻抗要求不同)

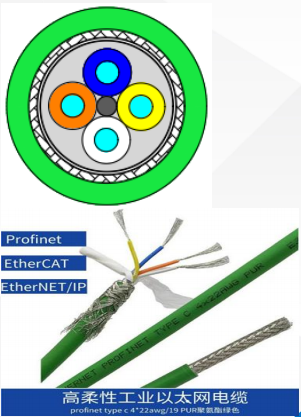

ProfiNet总线电缆



三、CC-Link

       CC-LinkControl&Communication Link(控制与通信链路系统)的缩写,在199611月,由日本三菱电机为主导的多家公司推出,其增长势头迅猛,在亚洲占有较大份额。在其系统中,可以将控制和信息数据同是以10Mbit/s高速传送至现场网络,具有性能卓越、使用简单、应用广泛、节省成本等优点。其不仅解决了工业现场配线复杂的问题,同时具有优异的抗噪性能和兼容性。

        CCLink系统要使用专用的传输介质电缆在电磁阀,传感器,转换器,温度控制器,传输设备,条形码阅读器,ID系统,网关,机器人,伺服驱动器,PLC等多种产品类型都有对应CCLINK总线电缆的应用,适用于固定应用以及偶尔移动。

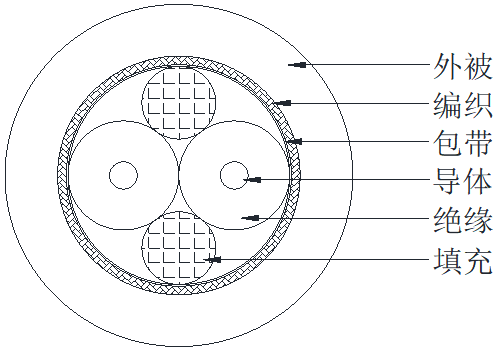

特点:3*20AW带有编织屏蔽层,采用PE芯线绝缘(发泡PE

特性阻抗110±15Ω(每类总线特性阻抗要求不同)

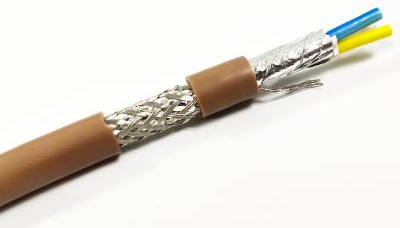

CC-Link总线电缆



       以上总线电缆卡尔德品牌均有生产销售,欢迎技术选型
